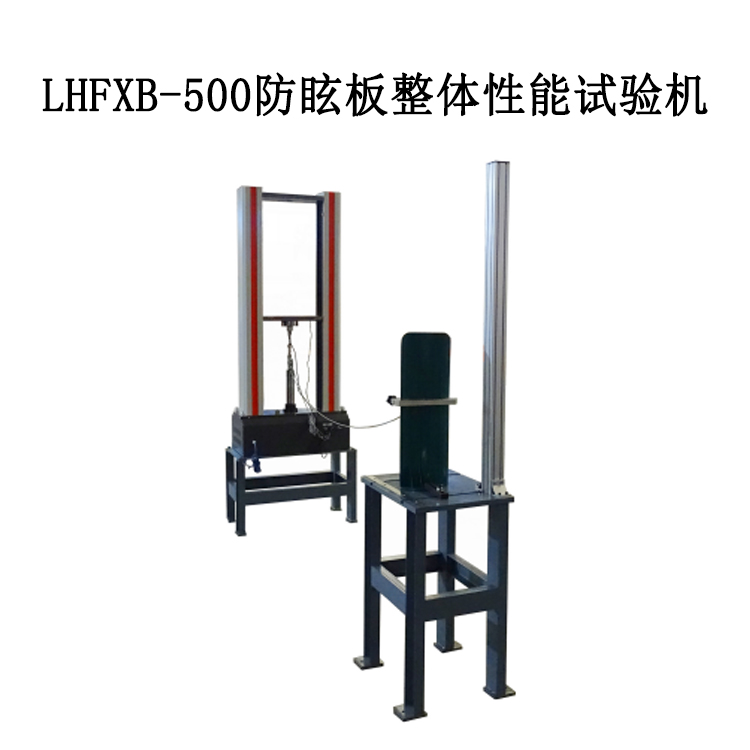

LHFXB-500防眩板整體性能試驗機

本試驗機是根據標準GB/T 24718-2009《防眩板》試驗要求，研發生產的，主要測試防眩板抗風荷載及抗變形量試驗。

防眩板整體性能試驗機特點（一）機械工藝結構：防眩板整體性能試驗機主機架主要由底座、四根立柱和二根高精密滾珠絲杠構成門式框架結構；傳動加載系統采用伺服電機及同步齒形帶減速裝置，帶動高精密滾珠絲杠轉動，再驅動移動橫梁實現加載。

（二）控制及測量系統：防眩板整體性能試驗機采用的Test4.0全數字閉環控制系統進行控制及測量，采用電腦進行試驗過程及試驗曲線的動態顯示，并進行數據處理。試驗結束后可通過圖形處理模塊對曲線放大進行數據再分析編輯。

（三） 技術指標

1、試驗力   1000N（可另加配傳感器來擴展測力范圍）

2、 準確度等級    0.5級

3、試驗力測量范圍:  0.2%～100%FS（滿量程）

4、 試驗力示值誤差 示值的0.5%以內

5、試驗力分辨率: Z大試驗力的±1/1000全程不分檔，且全程分辨率不變

6、力控速率調節范圍 0.005～5%FS/s

7、力控速率控制精度  ：速率＜0.05%FS/s時，為設定值的±2%以內

8、有效拉伸行程  670mm（含夾具）

9、、有效試驗寬度400mm

10、主機外形尺寸 790x410x1720mm（可訂制尺寸）

11、主機重量    約290Kg

12 電源： 220V，50Hz，0.75kW

(四)牽引裝置使用說明

     1） 實驗前應將支架用膨脹螺栓固定在地面上，T型臺的中心應與材料試驗機的中心對齊。

    2)旋緊下夾具上的腳輪，使它對下夾具提供良好的支撐。

     3）試樣的中心應與刻度尺的中心線重合。

     4）將標準夾具夾持在試樣的中部，旋緊蝶形螺母。

     5）旋轉滾輪安裝座以調整調節螺桿的高度，量取安裝座上刻線與試驗機的臺面高度H。（H=h/2-57，h為試樣高度），旋緊鎖緊螺母。

   6）將鋼絲繩的一端安裝在標準夾具上，插入插銷，將另一端繞過滾輪，安裝在夾具上，插入插銷。

     7）選擇實驗方案，將傳感器示數清零，開始試驗。

LHFXB-500防眩板整體性能試驗機試驗流程簡要說明：

  （1）抗風荷載試驗：

  將防眩板底部固定于試驗平臺上，板的中部用標準夾具夾持，以標準夾具的中點為力學牽引點，用剛性連接介質通過定滑輪與試驗機牽引系統牢固連接，牽引點應與定滑輪下緣在同一水平線上，且牽引方向應垂直于防眩板板面，在連接介質完全松弛的情況下，以100mm/min的速度牽引，直至板面破裂或已經達到最大負荷時，停止試驗，所受Z大牽引負荷即為試樣的抗風荷載。如此共進行三組試驗，取三次試驗結果的算術平均值為測試結果。

試驗牽引裝置的設置按附錄A的要求進行。

(2)抗變形量 R

  試驗設備設置同抗風荷載,將防眩板固定于試驗平臺上,并與試驗機良好連接。標記出板上端到操作臺平面的投影S0，啟動試驗機，以15mm/min的速度進行牽引，當牽引負荷達到按最大值中規定的抗風荷載時,停止?fàn)恳?卸掉施加負荷,使防眩板自由恢復,5min后作板上端到操作臺平面的投影，標記為S1，輸入電腦彈出窗口，電腦自動算出抗變形量。

如此共進行三組試驗， 取三次試驗結果的算術平均值為測試結果。
